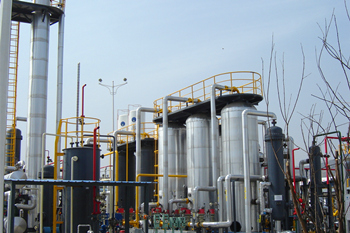

LNG液化工厂的工艺流程基本包括预处理(净化)、液化、储存、装车机及辅助系统等,主要工艺流程包括原料气净化和液化工艺。根据客户的气源条件对原料气净化,包括过滤、脱重烃、脱酸气、脱水、脱汞等单元。液化工艺有以下几种选择,天然气节流、氮膨胀、氮甲烷膨胀、天然气膨胀、阶式制冷循环、MRC制冷、丙烷预冷+MRC制冷等。
技术介绍:
LNG液化工厂的工艺流程基本包括预处理(净化)、液化、储存、装车机及辅助系统等,主要工艺流程包括原料气净化和液化工艺。根据客户的气源条件对原料气净化,包括过滤、脱重烃、脱酸气、脱水、脱汞等单元。液化工艺有以下几种选择,天然气节流、氮膨胀、氮甲烷膨胀、天然气膨胀、阶式制冷循环、MRC制冷、丙烷预冷+MRC制冷等。
设备特点:
1、成套提供,撬块供货,安装方便;
2、根据原料天然气的组分进行差异化工艺流程设计和工程设计;
3、采用DCS控制系统,实现无人值守。
技术参数:
型号 |
产量(Nm3/d) |
电耗(kw/Nm3) |
占地面积(m2) |
10万方 |
10×104 |
0.310 |
48×52 |
20万方 |
20×104 |
0.305 |
58×63 |
30万方 |
30×104 |
0.301 |
70×75 |
50万方 |
50×104 |
0.297 |
90×98 |
100万方 |
100×104 |
0.295 |
120×128 |
